概要

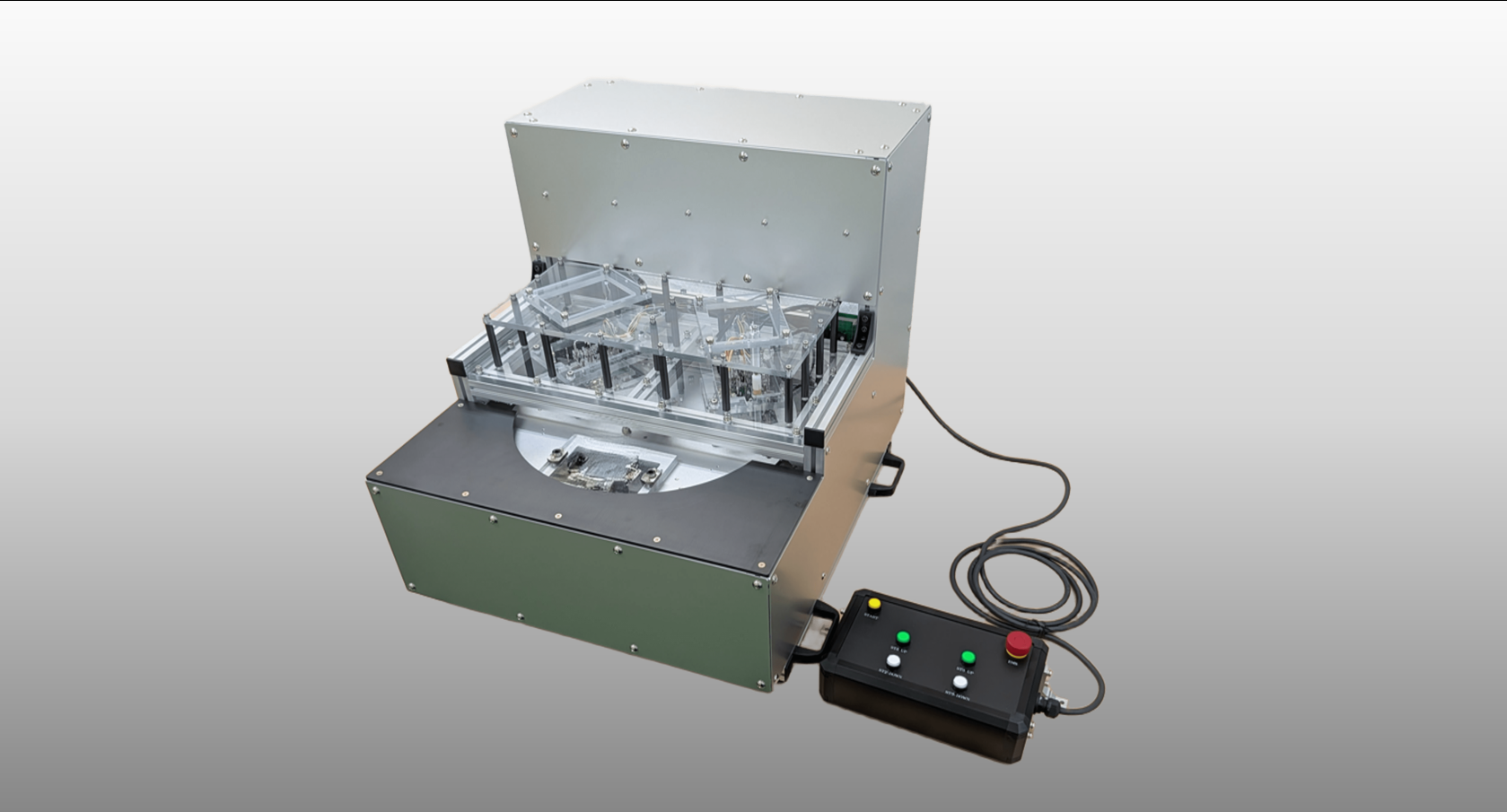

小サイズ基板の機能検査用フィクスチャーをインデックス方式による自動化対応した小型エアプレス機です。
コントロールボックスを用いて回転・プレス操作を行いますが、ご要望に応じてPC制御に変更も可能です。またステーション毎にプレス部を配置している為、検査工程を分ける事が可能です。
ご希望あればカスタム対応も可能となりますのでご相談ください。





装置プロモーションビデオ



特徴
●プレス荷重：エアー圧0.5MPaで約28kgでプレスが可能（バネ圧200ｇのプローブ140本に相当）
●最大基板サイズ：110mm x 70mmに対応（標準）
●概略外形寸法：W600ｘⅮ750ｘH550
● フィクスチャーを交換することで、様々な検査基板を接続することが可能
　被検査基板に対応したフィクスチャーも当社で製作が可能）

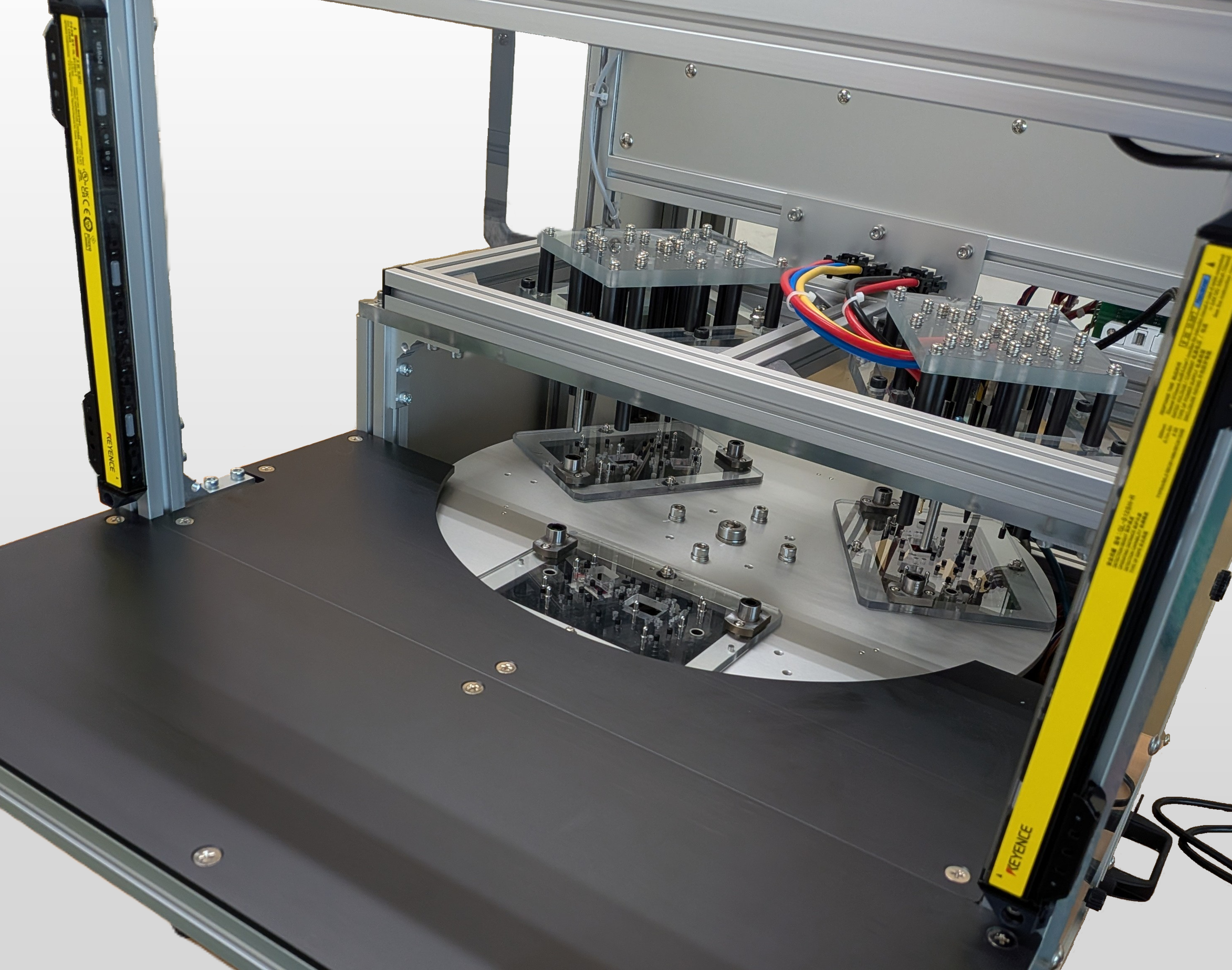

● ステーション毎にプレス可動が可能な為、検査工程を分ける事が可能
● オプションで合格スタンプにも対応可能
● QRコードリーダー設置対応可能
● オプションでPC制御によるプレス動作へ変更可能



コントロールボックス仕様（3ステーション時）
※※ステーション1は被検査基板セット/リセット用の為、プレス可動は御座いません。
UP/DOWN操作時に途中で手を離すとその場で停止します。




御見積やお問い合わせはこちらから
自動化対応インデックス方式基板プレス機に関する御見積依頼やお問い合わせは、お問い合わせフォーム、もしくはTEL（042-748-8470）より、お気軽にお問い合わせください。
